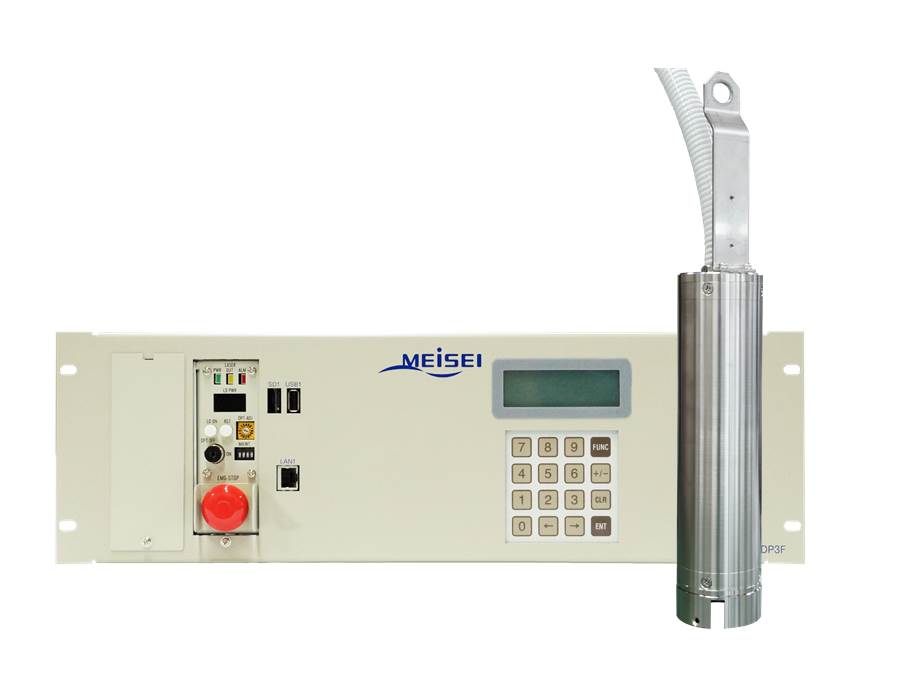

光給電型水晶式水位計は、従来の6型のセンサの電源供給と通信を光ファイバを介して接続します。これにより、とくに耐雷性に優れていることから、落雷から機器を守り運用コストと欠測の軽減が図れます。
また、マイクロSDカードやUSBメモリポート・LANポートを標準で備えるため、観測データの保存・回収やネットワーク対応が容易になります。
| 最大センサ入力数 | 光給電型水晶式水位計・水晶式水位計・電波式水位計※ ・半導体式水位計※・フロート式水位計※のうち最大2量 |
|---|---|
| データ処理 | 瞬時処理、移動平均処理、平滑処理 |
| 機能 | 温度補正、比重値補正、水位差演算、警報水位設定、 雨量演算、漏水量演算、河川流量演算 |
| LCD表示単位 | cmまたはmm |
| 表示項目 | 時刻、水位値、警報・故障表示、雨量積算値、漏水量、 流量、平滑水位他 |
| 故障出力 | センサ信号断、電源断、 ブレーカ断接点容量：最大DC30V/１A |
| レーザークラス | クラス3B(JIS C 6802) |
| 電源電圧 | AC100V±10%またはDC12V-2V,+4V |
| 使用温度範囲 | -10～50℃(結露しないこと) |
| 外形寸法・質量 | 480ｘ149ｘ197mm、約6kg |
| オプション出力 | BCD出力 最大3量、DA出力 最大2量 |
※オプション：光給電型水晶式水位計の2量目入力
| 検出方式 | 水晶振動子による水圧検出方式 |
|---|---|
| 測定範囲 | 5m、10m、20ｍ、50ｍ、100m(特注) |
| 耐過負荷 | F.S.(フルスケール)ｘ150% |
| 精度 高精度型 |
±0.04%F.S.以内 (温度18℃一定、空気圧) S01 (±0.01%F.S.) 、S02(±0.02%F.S.) |
| 温度零点変化 | ±0.002%F.S./℃以内 |
| 温度感度変化 | ±0.004%F.S./℃以内 |
| 光波長 | 1,475nm(光給電)、1,310nm(光信号) |
| センサケーブル | SM型光ファイバ2芯φ12ｍｍ (通気パイプ入り) |
| センサ本体材質 | SUS316L |
| 質量 | 約3.0kg(錘オプション 指定表による) |
| 外形寸法 | Φ65ｘ260ｍｍ(本体寸法) |
| 使用温度範囲 | -10～50℃(センサ氷結しないこと) |
| その他 | 温度補償対応型 |
注）QWP-DP3Fとの接続には、別途光接続箱(屋外)と光成端箱(屋内)が必要となります。
高精度型センサは、S01とS02から選択できます。
ただし、S01は10m計からとなります。
